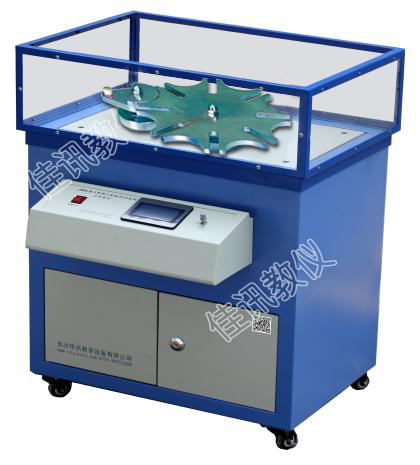

JXPS-B/4兩種槽輪機構動態測試實驗臺
來源: 時間:2017-07-17 瀏覽:153
一、實驗項目：
1、進行四槽槽輪機構中撥盤的運動的速度波動實測與仿真。
2、進行四槽槽輪機構中槽輪的運動學參數的實測與仿真。
3、進行八槽槽輪機構中撥盤的運動的速度波動實測與仿真。
4、進行八槽槽輪機構中槽輪的運動學參數的實測與仿真。
5、通過實驗加深理解和認識槽輪槽數對運動傳動平穩性的影響。
二、主要配置及技術參數：
1、直流調速電機轉速可調：0-260轉/分
2、槽輪槽數Z1=4 Z2=8，拔盤圓銷數 n1=1 n2=1，槽輪中心距 L1=150 L2=150，
3、圓銷半徑 r1=mm r2=8mm，槽輪直徑 D=216mm，四槽槽輪1個，八槽槽輪1個。
4、光柵角位移傳感器 5V/1000P/轉，2個
5、外形尺寸：720×690×980mm 重量50kg
